حل مشكله شبكه لجهاز سامسونج c230 بناءا على طلب احد الاعضاء



بسم الله الرحمن الرحيم


بناءا على طلب احد فنين الصيانه وهو عضو فى الفيس بوك

هذا هو حل عطل شبكه لجهاز سامسونج c230  " استبدال مفتاح الهوائى والانتنا سويتش وهو ايسى مدمج به القطعتين والذى يطلق عليه اسم fem

وسوف نقوم برفع هذا الايسى وعمل مسارات بديله لدخول وخروج الشبكه

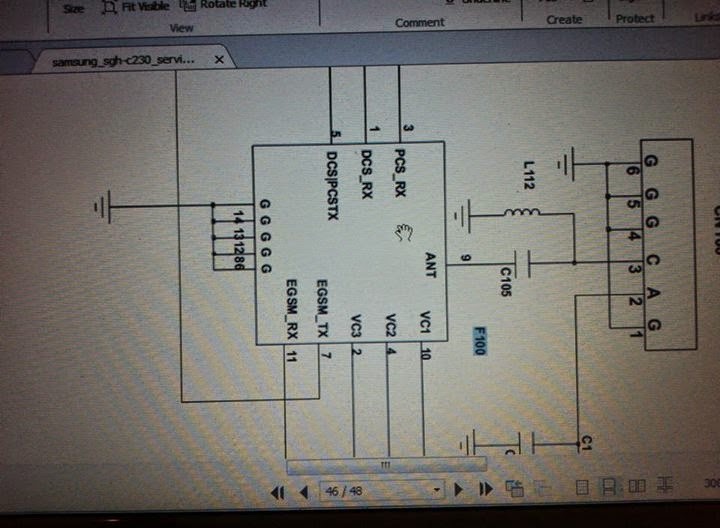

من الصوره السابقه والتى رفعها لى احد الاعضاء والتى تبين منها مسار الدخول والخروج ونقاط الانتنا سويتش



خطوات الاصلاح

1- رفع الايسى  من البورده

2 - عمل البريدجات التاليه   النقطه 7  مع النقطه 9  مع النقطه 11





ولكن كيف نحدد ذلك من على البورده نفسها بدون وجود دليل   " نوتش باد "
وهذا هو ما يستفسر عنه العضو صاحب المشاركه التى توجد على الفيس بوك


الحل

تحديد نقطه عشوائيه من احد جوانب مكان الايسى على البورده وليكون تحت يمين واعتبرها هى الدليل
نضع احد اطراف الافوميتر على ارضى البورده
يتم تثبيت الافوميتر على وضع الجرس
ابدأ بالقياس التدريجى من ثانى نقطه بعد النقطه التى حددتها عشوائيا وابدأ بالعد
يجب عند العد ان تسمع صوت جرس عند وقوفق على النقط    " 6 . 8 . 12 . 13 . 14 "
فاذا سمعت الجرس الخاص بالافو عند وقوفق على تلك النقاط فاعلم ان النقطه التى اخترتها عشوائيا هى الدليل الخاص بالايسى

وان لم تنجح فأبدأ باخيار نقطه اخرى بزاويه اخرى من زوايا الايسى  فالنقاط الارضى هى التى سوف تجعلك تعرف مكان الدليل على البوره


وهذه صوره توضيحيه لذلك

 اتمنى ان تعم الافاده للجميع واى استفسار انا تحت امركم

محمد سمير
